PG-L、I型（直角）自動排污過濾器

PG-L、I型（直角）自動排污過濾器

ZPG型自動沖洗過濾器是專用水管道上的一種新產品,該產設計合理,使用方便,產品在施工中會出現在量雜物帶進管內,在工作運轉中這些雜物給管道上設備帶來極大危害,該產品起到很大保護作用,把所有雜物集到過濾器內,可保護管道上設備,該產品在調試和維修中除污不需拆卸任何部件,可節省為力,物力,目前是最理想的新產品.

工作原理
1、 ZPG型過濾器在全流量下能正常工作,卻保持高的的流量,又具有低的壓力,避免了由于流速而造成的表面污漬.
2、 直接安裝在管網系統上,不需要任何支持結構
3、 節省空間
4、 自動沖洗排污,不需要安裝旁通路拆卸排污

主要外形和連接尺寸
ZPG-L型（直角）自動排污過濾器

規格 A B L 排污口Dg
ZPG-L-100 265 160 365 32
ZPG-L-125 315 190 440 40
ZPG-L-150 375 220 520 50
ZPG-L-200 500 260 670 65
ZPG-L-250 625 310 830 80
ZPG-L-300 750 350 1000 100
ZPG-L-350 875 410 1180 125
ZPG-L-400 1000 470 1350 150
ZPG-L-450 1150 510 1500 150
ZPG-L-500 1280 550 1680 150
ZPG-L-600 1500 650 2000 200
ZPG-L-700 1720 670 2280 200
ZPG-L-800 1900 685 2500 200
ZPG-L-900 2180 785 2800 200
ZPG-L-1000 2180 860 3120 250


ZPG-I型（直角）自動排污過濾器

規格 A L 排污口Dg
ZPG-I-100 250 350 32
ZPG-I-125 320 405 40
ZPG-I-150 380 525 50
ZPG-I-200 520 700 65
ZPG-I-250 660 875 80
ZPG-I-300 790 950 100
ZPG-I-350 885 1200 125
ZPG-I-400 1040 1400 150
ZPG-I-450 1145 1550 150
ZPG-I-500 1250 1700 150
ZPG-I-600 1460 2000 200
ZPG-I-700 1720 2280 200
ZPG-I-800 1900 2500 200
ZPG-I-900 2160 2800 200
ZPG-I-1000 2470 3120 250

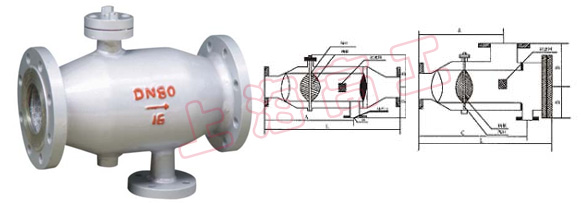

結構圖

溫馨提示：“PG-L、I型（直角）自動排污過濾器”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
