SBL34型 法蘭連接直通工籃式過濾器
SBL34型法蘭連接直通平底籃式過濾器 PN1.6～4.0MPa DN20～250 殼體材料：CS SS
| 公稱直徑 （DN） |
主要尺寸 | |||||
| φ | L | H | H1 | H2 | W | |
| 20/25 | 115 | 260 | 250 | 150 | 80 | M16 |
| 32 | 160 | 350 | 285 | 180 | 90 | M16 |
| 40 | 219 | 420 | 340 | 230 | 110 | M16 |
| 50 | 219 | 420 | 370 | 280 | 110 | M16 |
| 65 | 219 | 420 | 425 | 285 | 110 | M16 |
| 80 | 273 | 480 | 425 | 285 | 130 | M16 |
| 100 | 273 | 480 | 520 | 365 | 140 | M16 |
| 150 | 273 | 500 | 580 | 380 | 170 | M16 |
| 200 | 325 | 550 | 700 | 460 | 210 | M16 |
| 250 | 425 | 750 | 860 | 625 | 240 | M22 |

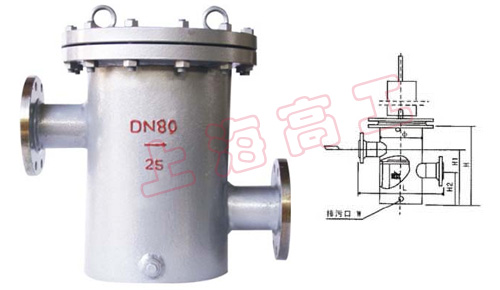

結構圖
溫馨提示：“SBL34型 法蘭連接直通工籃式過濾器”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
