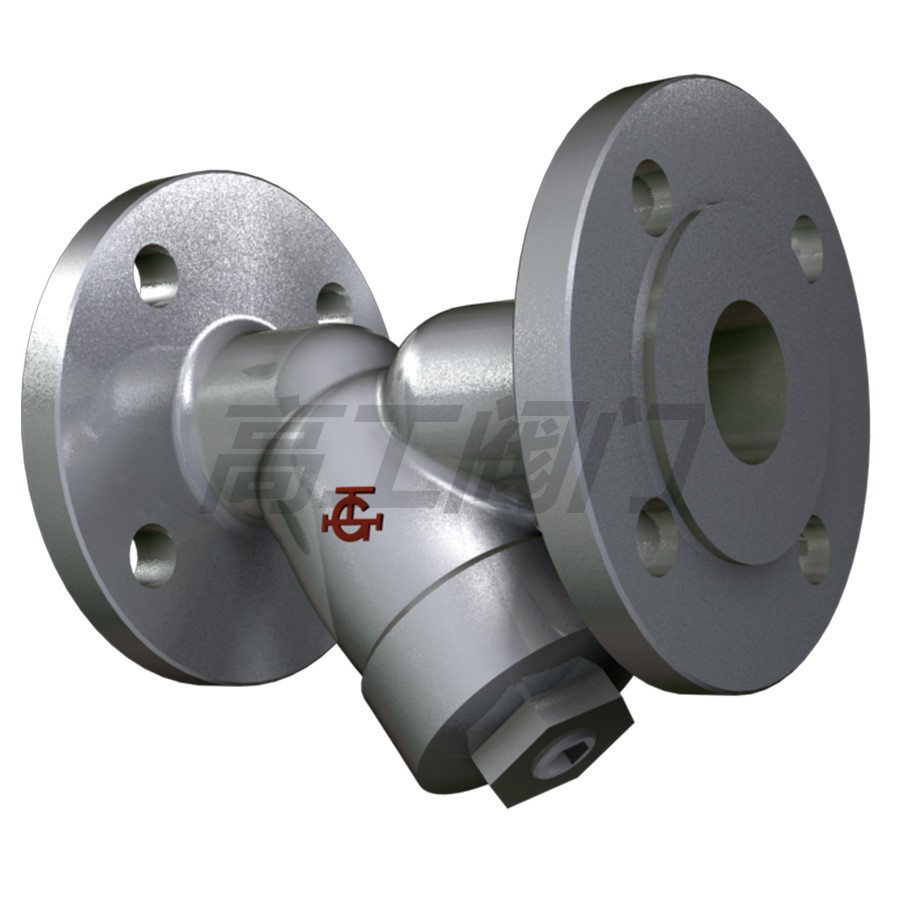

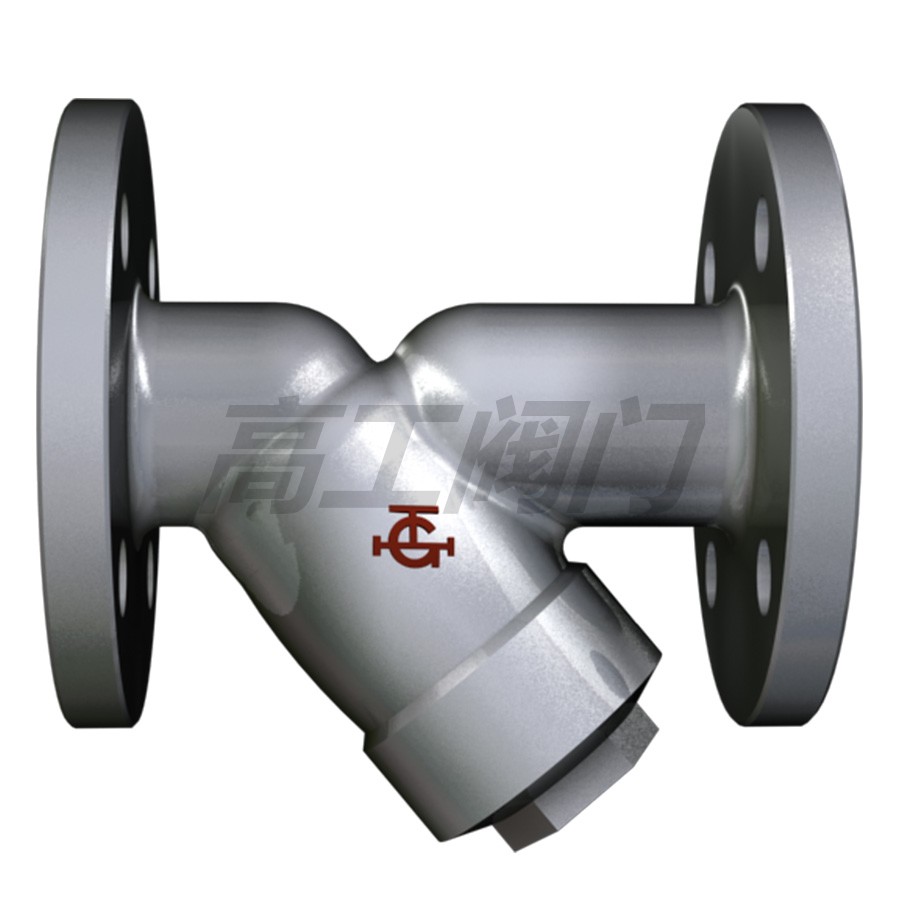

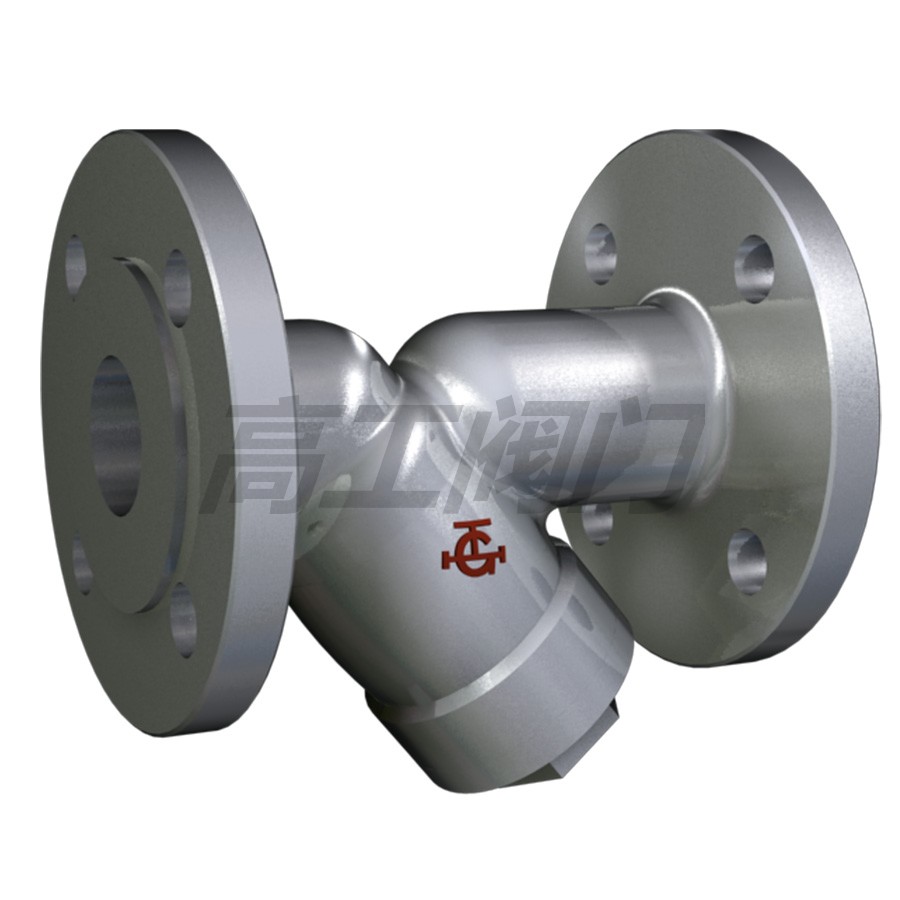

GL41HY Y型過濾器
過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。目前我國基本上都采用R406型除污器，該除污器體積大，阻力大安裝不方便，而且排污的時間長，成本高，未能很好的滿足廣大客戶的需求。我們廠針對以上問題，進行改進制作，研制成三大類系列過濾器，其外形基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。該過濾器體積小，濾眼細，阻力小，效率高，安裝檢修方便，成本低，能滿足各種管道的需求。
主要技術參數
| 型號 | 公稱壓力PN(MPa) | 殼體試驗壓力(MPa) | 工作壓力(MPa) |
| SY4P | 1.0 | 1.5 | 1.0 |
| YSTF | 1.6 | 2.4 | 1.6 |
主要零部件材料
| 零件名稱 | 管體 | 濾網 | 伸縮拉桿 | O形圈 |
| 材料 | 灰鑄鐵或球墨鑄鐵鑄鋼 | 不銹鋼 | 碳鋼鍍鋅 | 丁腈橡膠 |

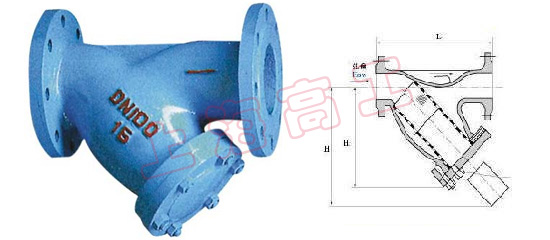

產品外形尺寸圖
主要外形連接尺寸SY4P-10/16/25型 單位：mm
| DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 螺紋 | ||||||||||||
| 法蘭 | 250 | 280 | 350 | 400 | 440 | 500 | 580 | 670 | 780 | 850 | 850 | 100 | |
| H | 螺紋 | ||||||||||||
| 法蘭 | 198 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | 693 | 765 | |
| H1 | 螺紋 | ||||||||||||
| 法蘭 | 270 | 295 | 344 | 422 | 485 | 602 | 710 | 815 | 844 | 872 | 978 | 1080 | |
YSTF-10/16型
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 300 | 320 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 |
| H | 155 | 183 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 |
| H1 | 195 | 245 | 295 | 344 | 415 | 485 | 602 | 710 | 815 | 844 | 872 |

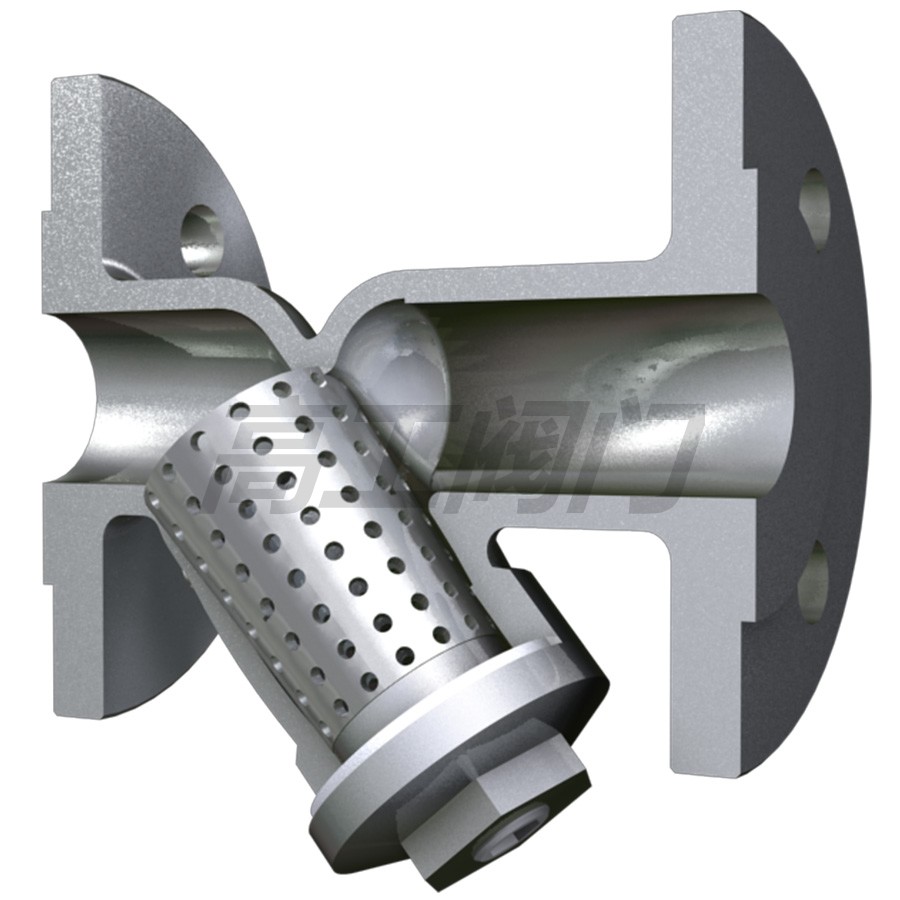

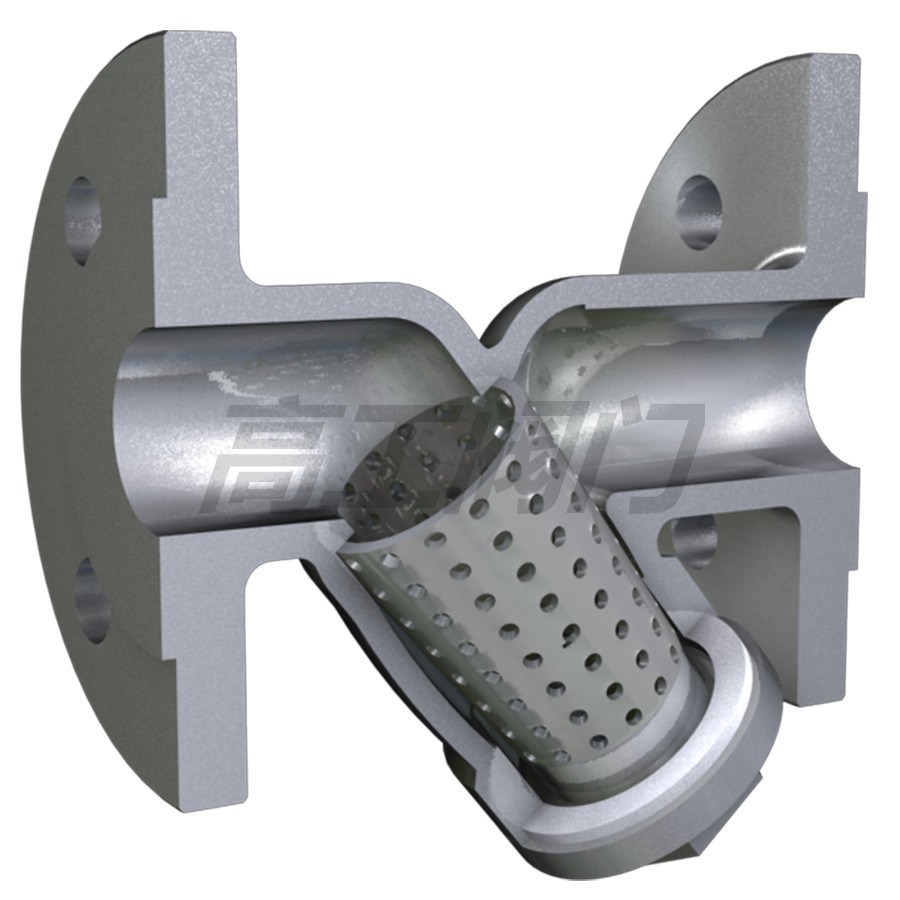

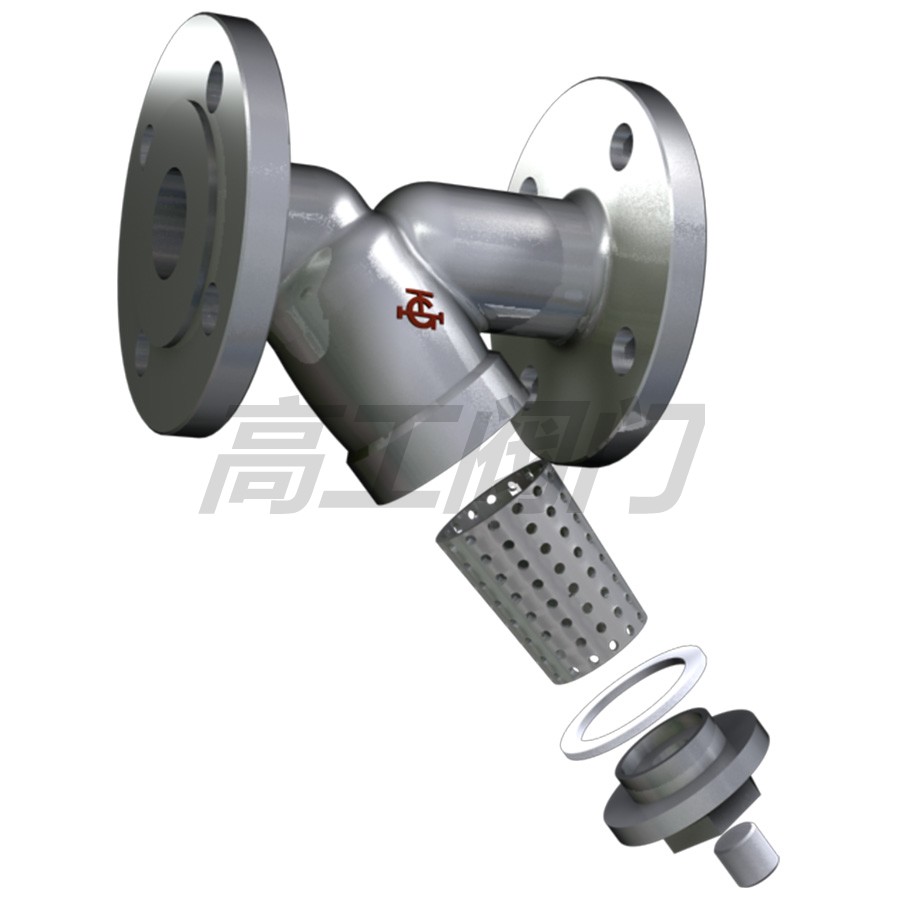

結構圖
溫馨提示：“GL41HY Y型過濾器”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
