GA41H/GA51H 單杠桿安全閥
產品簡介:
GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
主要零件材料：
| NO. | 零件名稱 | 材料 |
| 1 | 閥體 | 碳鋼 |
| 2 | 導向套 | 不銹鋼 |
| 3 | 閥瓣 | 2Cr13 |
| 4 | 閥桿 | 2Cr13 |
| 5 | 杠桿 | 碳鋼 |
| 6 | 重錘 | 鑄鐵 |
主要外形尺寸：
| 型號 | 公稱通徑 | 尺寸 | |||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f1 | b | Z-ød | L | H | 出口法蘭式 | 出口承插式 | |||||||||
| DN’ | D2’ | D1’ | D’ | n-M | d1 | K2 | K3 | D3 | |||||||||||||
| GA42H-16 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 16 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-25 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-40 | 50 | 40×1 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-64 | 50 | 40×1 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 4-23 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-100 | 50 | 40×1 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 4-25 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
安裝說明：
①各種單杠桿安全閥GA42H型都應垂直安裝。
②單杠桿安全閥GA42H型出口處應無阻力，避免產生受壓現象。
③單杠桿安全閥GA42H型在安裝前應專門測試，并檢查其官密封性。
④對使用中的單杠桿安全閥GA42H型應作定期檢查。
訂貨須知:
⑴單杠桿安全閥GA42H型產品型號與名稱
⑵單杠桿安全閥GA42H型公稱通徑DN
⑶單杠桿安全閥GA42H型額定流量系數KV
⑷單杠桿安全閥GA42H型公稱壓力和壓差
⑸單杠桿安全閥GA42H型閥體和閥內組件材料
⑹單杠桿安全閥GA42H型流量特性
⑺單杠桿安全閥GA42H型適用溫度
⑻單杠桿安全閥GA42H型電源電壓和控制信號
⑼單杠桿安全閥GA42H型是否帶附件

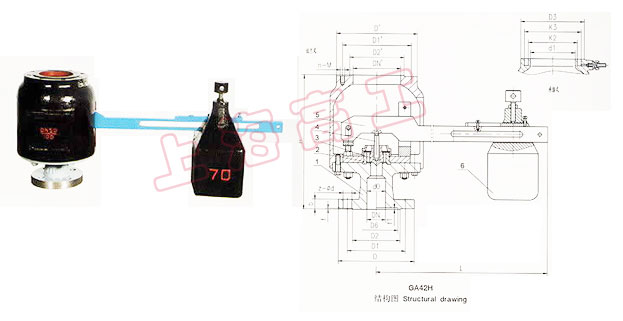

結構圖
溫馨提示：“GA41H/GA51H 單杠桿安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
