A41H 彈簧微啟封閉式高壓安全閥

A41H 彈簧微啟封閉式高壓安全閥

A41Y-160、320型適用于工作溫度≤200℃空氣、氮氣混合氣、水等介質的設備和管路上。A41Y-160P／320P、41Y-160R／320R型適用于工作溫≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。

主要零部件材料

NO. 零件名稱 A41Y-160 材料
A41Y-320		 A41Y-160P 材料
A41Y-320P		 A41Y-160P 材料
A41Y-320P
1 法蘭 35/35CrMoA 2Cr13 1Cr18Ni9Ti
2 閥座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 閥體 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 彈簧 50CrVA 50CrVA 包覆氟塑料 50CrVA 包覆氟塑料
7 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥蓋 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
9 調整螺桿 45 2Cr13 2Cr13
10 閥帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
  閥座、閥瓣密封面 堆焊 Co 基硬質合金 .


外形尺寸和連接尺寸

型號 公稱通徑
(DN)		 do d M D K Z-φd b d1 M1 D 1 K1 Zrφd1 b 1 L L1 ≈ H
A41Y-160
(單法蘭)		 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 005 6-26 32 130 135 285
40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 045 6-29 40 165 165 350
50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
40 20 58 M64×3 165 115 6-26 32 65 M80×3 200 145 6-29 40 115 115 350
50 25 70 M80×3 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380

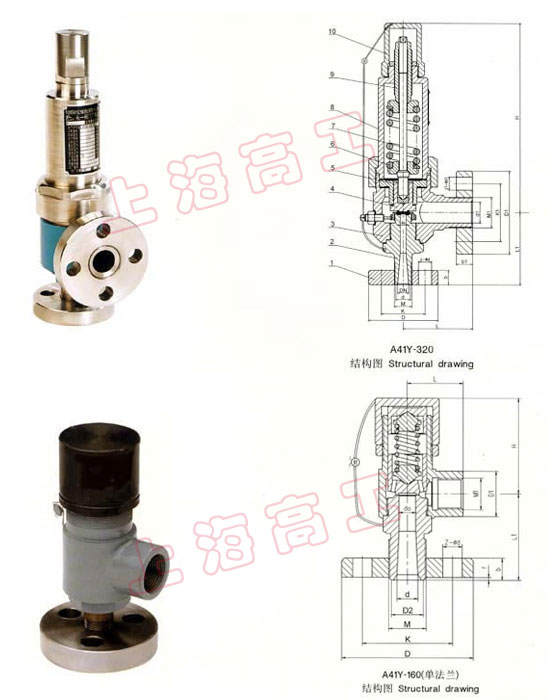

結構圖

溫馨提示：“A41H 彈簧微啟封閉式高壓安全閥”所有文字、數(shù)據(jù)、圖片均只適用于參考。
如需與實物相吻合的性能參數(shù)、結構尺寸參數(shù)等詳情請來電來函索取。
電話：021-6364 2222    傳真：021-6364 9384
