GSQ型 清掃孔
清掃孔裝于重質油罐底部，清掃油罐時可放出污水及掃除罐內污泥,其中GSQ-50A，GSQ-80B，GSQ-100C，帶有放水管，出廠時不供 應孔頸及加強板。
主要外形與法蘭連接尺寸
|
規格
|
圖號
|
重量
（Kg/臺） |
安裝尺寸（毫米）
|
||||
|
d
|
D
|
D
|
L
|
n
|
|||
|
DN50A帶放水管清掃孔
|
GSQ-50A
|
182
|
51
|
125
|
160
|
135
|
4
|
|
DN80B帶放水管清掃孔
|
GSQ-80B
|
184
|
81
|
160
|
195
|
150
|
8
|
|
DN100C帶放水管清掃孔
|
GSQ-100C
|
185
|
100
|
180
|
215
|
160
|
8
|
|
H500×700清掃孔
|
GSQ-00
|
135
|
不帶放水管，其它尺寸見圖
|
||||

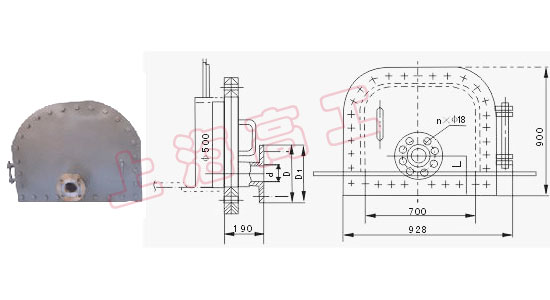

結構圖
溫馨提示：“GSQ型 清掃孔”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
