GSP型 帶放水管排污孔
帶放水管排污孔裝于輕質油罐,清掃罐時從此孔排出污泥，平時可以從此放水管排出罐內的污水。
主要外形與法蘭連接尺寸
|
規格
|
圖號
|
重量
（Kg/臺） |
安裝尺寸（毫米） |
||
|
d
|
L
|
G(法蘭PN16)
|
|||
|
DN50-A
|
GSP-50
|
228
|
?53
|
75
|
JB81-59
|
|
DN80-B
|
GSP-80B
|
230
|
?81
|
75
|
JB81-59
|
|
DN100-C
|
GSP-100C
|
231
|
?106
|
80
|
JB81-59
|
|
DN150-D
|
GSP-150D
|
235
|
?149
|
100
|
JB81-59
|

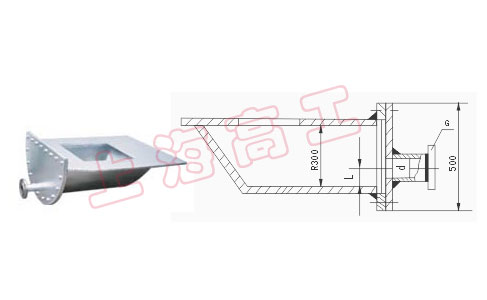

結構圖
溫馨提示：“GSP型 帶放水管排污孔”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
