Y42X 薄膜式減壓閥
概述
本公司生產的Y42X、Y416、Y425型彈簧活塞式減壓閥適用于工作溫度0-90oC的水、空氣和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。該產品比胡膜片式提高壽命3倍以上。
主要零件材料
| 零件名稱 | 材料 |
| 閥體、上蓋、下蓋 | 灰鑄鐵、鑄鋼 |
| 調節彈簧 | 硅錳鋼 |
| 活塞 | 不銹鋼 |
| 缸套 | 不銹鋼 |
主要外形尺寸
| 型號 | 尺寸 | ||||||||||||
| Y410-10 Y416-16 Y425-25 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 160 | 160 | 180 | 200 | 200 | 220 | 280 | 310 | 350 | 450 | 520 | 550 | |
| H1 | 170 | 170 | 188 | 192 | 270 | 270 | 310 | 403 | 448 | 570 | 590 | 640 | |
| H2 | 75 | 75 | 77 | 82 | 98 | 98 | 138 | 152 | 170 | 222 | 242 | 262 | |

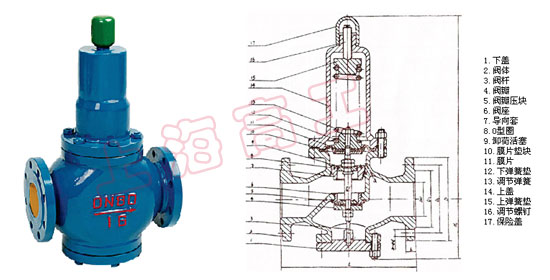

結構圖
溫馨提示：“Y42X 薄膜式減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
