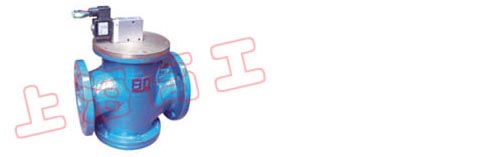

ZCQ 電磁閥
本電磁閥適用于工作壓力為0~0.8Mpa，工作介質為空氣、煤氣、水、液和溫度≤120℃蒸汽的系統上，是進行溫度、壓力、液位、濃度自動控制的執行器?？蓱?yīng)用于食品罐頭、制藥、印染等行業的升溫、保溫、降溫自控系統及水泥制造、機械制造業的壓力自控系統，也可應用于大口徑高壓管道的自控系統。
主要技術參數
| 公稱通徑 | 25 | 50 | 65 | 80 | 100 |
| 工作壓力 | 0~0.8Mpa | ||||
| 適用介質 | 氣、水、液、蒸汽、煤氣 | ||||
| 控制壓力 | 0.1~0.65Mpa | ||||
| 控制介質 | 氣 | ||||
| 環境溫度 | -10~+50℃ | ||||
| 最高介質溫度 | 120℃ | ||||
| 電源 | AC220V+10%/-15% 50Hz±5%或定制 | ||||
| 溫升 | |||||
| 外形尺寸（H*L）mm | 200*125 | 350*230 | 374*250 | 420*260 | 490*320 |
| 接管形式 | 內螺紋G1 | 法蘭4孔φ18 中心圓φ125 |
法蘭4孔φ18 中心圓φ145 |
法蘭4孔φ18 中心圓φ150 |
法蘭4孔φ18 中心圓φ170 |
工作壓力與控制壓力對表
| 工作壓力 | 0 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 |
| 最小控制壓力 | 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.45 | 0.5 | 0.58 | 0.63 |
結構圖
溫馨提示：“ZCQ 電磁閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
