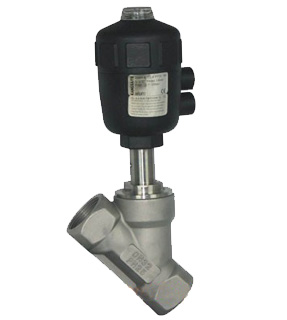

Y型氣動絲扣角座閥
Y型氣動絲扣角座閥外部先進導角座閥，溢流口與滑塊間有自調節密封壓蓋，在與普通截止閥相比時，閥體角座結構可實現較大流量。
技術參數
壓力范圍 0～16bar
介質溫度 -10℃～+180℃
環境溫度 -10℃～+60℃
氣源壓力 0.4～0.7Mpa
閥體材料 CF8、CF8M、CF3、CF3M
密封材料聚四氟乙烯
執行機構外殼材料 聚酰胺
控制氣體中性氣體、空氣
參數
| 接口D [英寸] |
內孔 [mm] |
KV值 [m /h] |
最大工作壓力 [bar] |
要求最小的控制壓力[bar] | 執行機構尺寸 [ mm] |
流向 | 控制功能 |
| G3/8″ | 13 | 3.7 | 0～16 | 4～7 | 40 | 閥座上方 | |
| G1/2″ | 15 | 4.2 | 0～16 | 4～7 | 50 | 閥座上方 | |
| G3/4″ | 20 | 8. | 0～16 | 4～7 | 50 | 閥座上方 | |
| G 1″ | 25 | 19 | 0～16 | 4～7 | 63 | 閥座上方 | |
| G1 1/4″ | 32 | 27.5 | 0～16 | 4～7 | 63 | 閥座上方 | |
| G1 1/2″ | 40 | 42 | 0～16 | 4～7 | 63 | 閥座上方 | |
| G 2″ | 50 | 52 | 0～16 | 4～7 | 80 | 閥座上方 | |
| G2 1/2″ | 65 | 77 | 0～16 | 4～7 | 80 | 閥座上方 |
Y型氣動絲扣角座閥選取
-控制功能：常開
-PPS執行機構外殼適用于環境溫度+5℃～+130℃
-無復位彈簧 雙作用執行機構
-三夾式連接
-獨立可調行程極限，適于高低流量
-手動應急開關
-先導閥適用的Namur適配器
外形尺寸
| 接口D [英寸] |
內孔 [mm] |
執行機構尺寸 [ mm] |
A | B | C | E | F | H | A/F |
| G1/2″ | 15 | 50 | 85 | 173 | 13 | 64 | 44 | 137 | 27 |
| G3/4″ | 20 | 50 | 95 | 178 | 14 | 64 | 44 | 145 | 32 |
| G 1″ | 25 | 63 | 105 | 200 | 18 | 80 | 52 | 173 | 41 |
| G1 1/4″ | 32 | 63 | 120 | 225 | 19 | 80 | 52 | 210 | 50 |
| G1 1/2″ | 40 | 63 | 130 | 235 | 19 | 80 | 52 | 245 | 55 |
| G 2″ | 50 | 80 | 150 | 290 | 23 | 101 | 61 | 301 | 70 |
| G2 1/2″ | 65 | 80 | 185 | 315 | 30 | 101 | 61 | 315 | 70 |
結構圖
溫馨提示：“Y型氣動絲扣角座閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
