J41Fs 襯氟塑料截止閥

J41Fs 襯氟塑料截止閥

本閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB4216、JB78
適用溫度：≤ 80 ℃、≤ 100 ℃、≤ 120 ℃、≤ 150 ℃ ( 按照襯里材料 )
材料： 閥體：鑄鐵、碳鋼、不銹鋼
端蓋：鑄鐵、碳鋼、不銹鋼
襯里：氟塑料
閥瓣：碳鋼、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料
手柄：鑄鐵、碳鋼
壓力等級： 0.6 1.0 1.6

測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB2416

主要外形和連接尺寸

公稱通徑DN L mm D mm D1 mm n-φd mm H1 mm H2 mm D0 mm 質量 kg
15 130 95 65 4-14 225 240 100 4
20 130 105 75 4-14 230 250 100 6
25 130 115 85 4-14 264 288 120 8
32 130 140 100 4-18 272 296 120 10.5
40 130 150 110 4-18 300 325 140 16.5
50 130 165 125 4-18 321 345 140 18
65 130 185 145 4-18 366 396 160 26
80 130 200 160 6/2-18 400 438 200 36.5
100 130 220 180 6/2-18 476 517 280 56
125 130 250 210 6/2-18 530 560 280 64
150 130 285 240 6/2-22 650 605 320 85
200 130 340 295 6/2-22 650 770 360 155
250 130 395 350 8/4-22 690 810 400 243
300 130 445 400 8/4-22 730 845 400 295
350 130 505 460 12/4-22

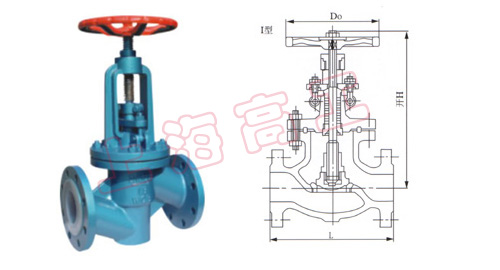

結構圖
