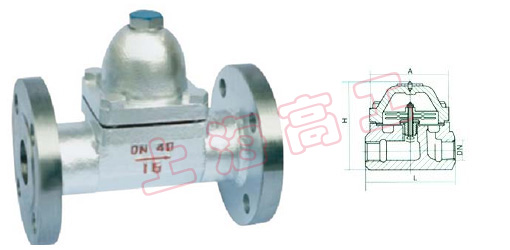

CS47H 可調雙金屬片式蒸汽疏水閥

CS47H 可調雙金屬片式蒸汽疏水閥

雙金屬疏水閥可用于電站、石油、化工、造紙、輕紡、冶金等各種工業蒸汽加熱系統。本閥能自動排放蒸汽加熱系統中凝結水，保證系統在節省能源的條件下高效率地工作。結構獨特、性能優良、排水量大、漏氣量不肯、排水溫度可調節，過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。

結構特點
1、靈敏的感應，能連續排水，沒有噪音，抗腐蝕性強。
2、設備運行初期?？諝夂屠淠苎杆倥懦?，無汽鎖現象。
3、小型輕量設計，安裝方便，而且還任意角度安裝。
4、本閥采用雙金屬片的熱脹冷縮原理來達到排水阻汽的啟閉效果。

主要外型及連接尺寸

型號 公稱通徑DN 螺紋連接 承插焊連接 法蘭連接
RC L H W L H W d" T L H D K d C F N-?
(mm) (mm) (mm)
CS17H-16C
CS47H-16C
CS67H-16C		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 85 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 85 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 85 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18

結構圖

溫馨提示：“CS47H 可調雙金屬片式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
